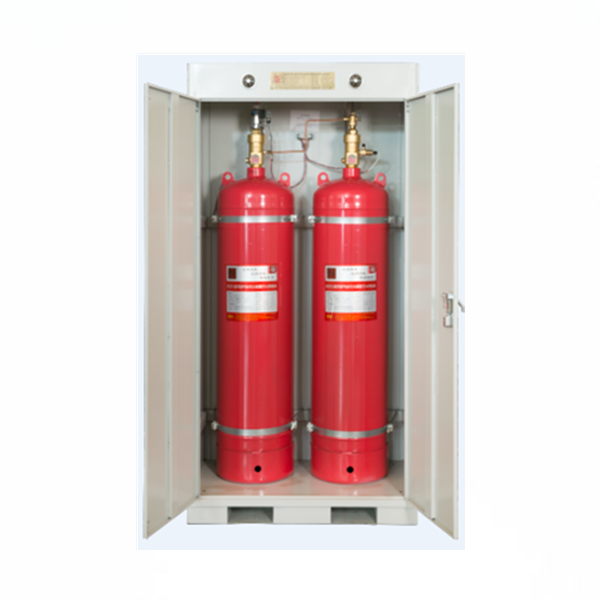

根据柜体内灭火剂瓶组的数量分为单瓶组柜式七氟丙烷灭火装置和双瓶组柜式七氟丙烷灭火装置。

柜式七氟丙烷灭火装置主要由以下部件组成：灭火剂瓶组（灭火剂、灭火剂储瓶及容器阀）、高压软管、喷嘴、信号反馈装置、压力表、电磁驱动装置、气动阀（仅双瓶组有）。

灭火剂储存容器规格 :70L、90L、100L、120L、150L、180L

工作温度范围：0~ 50 ℃

贮存压力：2.5 MPa（+20℃）

最大工作压力：4.2MPa（+50 ℃ ）

最小工作压力：2.0MPa（0 ℃ ）

喷射时间：≤ 10 s

七氟丙烷储存充装密度：≤ 1120 kg/m3

防护区面积：柜式灭火装置≤ 500 m2

防护区容积：柜式灭火装置≤ 1600 m3

启动方式：自动、手动、机械应急操作

灭火剂储存容器规格 :70L、90L、120L、150

工作温度范围：0~ 50 ℃

最大工作压力：4.2MPa（+50 ℃ ）

最小工作压力：2.0MPa（0 ℃ ）

喷射时间：≤ 10 s

喷射时间：≤ 10 s

七氟丙烷储存充装密度：≤ 1120 kg/m3

防护区面积：柜式灭火装置≤ 500 m2

防护区容积：柜式灭火装置≤ 1600 m3

启动方式：自动、手动、机械应急操作
