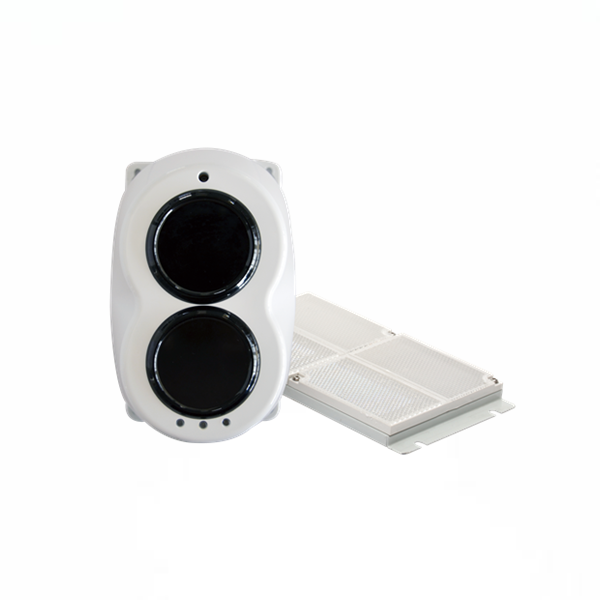

反射式线型光束感烟火灾探测器, 发射接收一体化设计。
提供无源开关量报警信号输出，可兼容任意厂家信号输入模块。
激光模组快速定位反射器，LED指示信号强度，调试过程无需拆卸外壳，简单快捷。
采用自动增益控制技术，背景信号自动补偿，抗日光能力强。
内置微处理器，全功能自诊断，扰动自动过滤技术。
两组独立步进式精密微调，水平/垂直光学角度调整方便，校准精确。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m。
|
使用环境 |
|
|
工作温度 |
-10~+55℃ |
|
贮存温度 |
-20~+65℃ |
|
相对湿度 |
≤95%（无凝露） |
|
电气特性 |
|
|
工作电压 |
DC24V（DC18V-28V） |
|
回路总线 |
DC18V-28V，调制型，控制器提供 |
|
监视电流 |
≤15mA（DC24V） |
|
报警电流 |
≤35mA（DC24V） |
|
故障电流 |
≤25mA（DC24V） |
|
调试电流 |
≤25mA（DC24V） |
|
继电器触点容量 |
2A@DC30V |
|
通讯特性 |
|
|
编址方式 |
使用专用电子编码器 |
|
编址范围 |
1-200 |
|
线 制 |
四线制，信号线无极性，24V电源线有极性 |
|
通讯距离 |
1500m |
|
兼容性 |
|
|
兼 容 性 |
可用于JBF-11SF系列及JBF50系列控制器 |
|
机械特性 |
|
|
外壳材质 |
ABS |
|
外 观 |
PANTONE Warm Gray 1 C 米白色 |
|
产品重量 |
564g |
|
防护等级 |
IP30 |
|

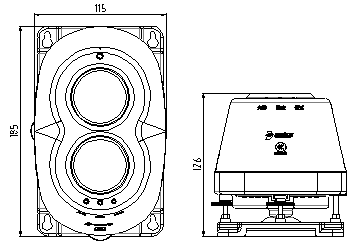

外形尺寸 |
185mm长× 115mm宽×126mm厚
|
|
探测特性 |
|
|
光路长度 |
50-100m |
|
最大光路方向偏差 |
1度 |
|
保护面积 |
1400m2 |
|
执行标准 |
|
|
执行标准 |
GB14003-2005《线型光束感烟火灾探测器》 |
使用专用电子编码器对其设定地址码（1-200）。
探测器、反射器应安装在稳定可靠的建筑物表面，不应安装到受周围机械振动干扰较大的表面。
探测器与反射器安装距离在5m~50m之间时，需要使用2块反射器。安装距离在50m~100m之间时，需要使用4块反射器。反射器组合使用时应当摆放紧密，不应留有空隙。
探测器与反射器安装位置必须测量准确，确保探测器光路畅通无阻且光路周围1m范围内不应有固定或移动物体。
使用专用电子编码器对其设定地址码（1-200）。

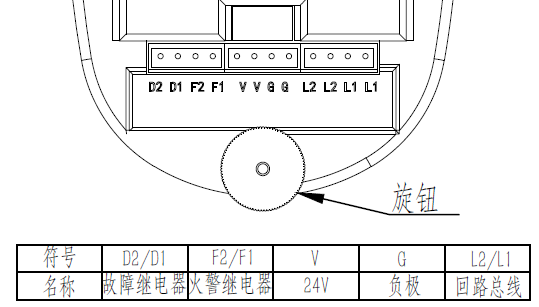

探测器端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，有极性；反射器无需接线。
信号线采用ZR-RVS-2×1.5mm²双绞线，电源线采用NH-BV-2×2.5mm²导线。

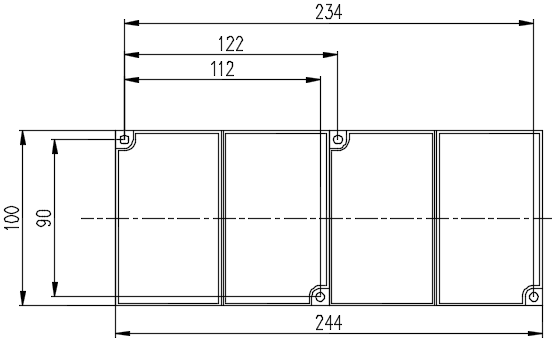

a.两块反射器

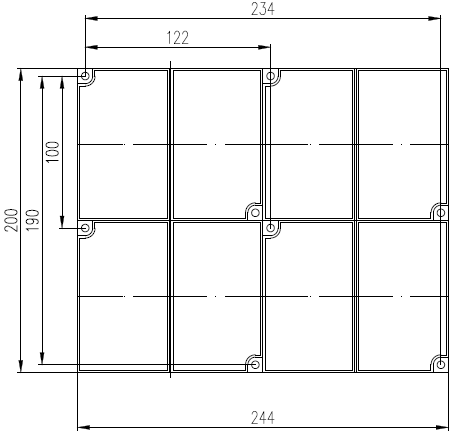

b.四块反射器

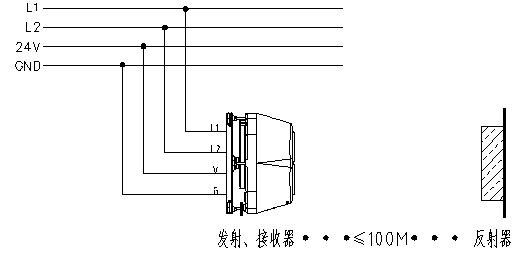

配接青鸟火灾报警系统时，需将探测器端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，有极性。
配接其它厂家火灾报警系统时，需将端子V、G分别接电源线DC24V、GND，有极性；端子D1、D2为故障无源输出触点；端子F1、F2为火警无源输出触点。
注：所有接线均需通过“插拔端子头”(产品配件)与探测器进行连接。
定期进行加烟试验，建议每半年一次。
