电压信号传感器_青鸟消防股份有限公司

功能特点

具有对交流单路单相电压进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压等故障；

与监控器间采用无极性两总线连接方式，无需外接电源；

支持编码器编址和监控器编址，编址范围1 ~252；

支持宽电压测量范围，支持AC50V ~AC500V；

精度高，误差≤5%；

采用低功耗设计，额定静态工作电流＜0.4mA；

结构紧凑，节省安装空间，支持导轨式安装；

内部测量电路与被测电压、电流采用隔离方式，安全性能高；

接线端子上方具有防护盖板，安装、使用更安全；

结构件采用阻燃材料，满足V0等级阻燃要求。

性能参数

环境特性

工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%（无凝露）

防爆特性

防爆标志

不涉及

电气特性

工作电压	DC13V-28V，调制型，控制器提供
监视电流	<0.4mA（DC24V）
报警电流	<0.5mA（DC24V）
确认灯	正常工作状态：运行灯绿色闪亮；消防设备电源故障时的工作状态：故障灯黄色常亮。

通讯特性

线制	二线制（无极性）
编址范围	1～252
编址方式	编码器编址、控制器编址
最远传输距离	1500m（RVS-2×1.0mm2）

兼容性

JBF62S60消防设备电源状态监控器

机械特性

外观	PantoneQ716-1-3灰色
外壳材质	ABS，阻燃V0级
产品质量	151g
外形尺寸	L 110mm×W 94.5mm×H 45mm

探测特性

监测对象	交流单路单相电压监测
电压测量范围	AC50V～AC500V
电压分辨率	1V
过压百分比	0%～20%
欠压百分比	0%～20%

执行标准

GB 28184-2011《消防设备电源监控系统》

安装说明

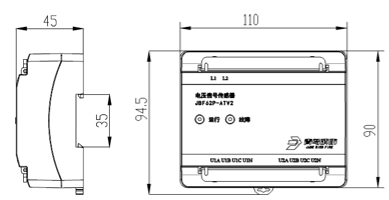

外形尺寸如图1所示；

图1外形尺寸图

使用编码器对传感器进行编址；

将传感器安装在消防设备电源配电箱内的35mm标准导轨上；

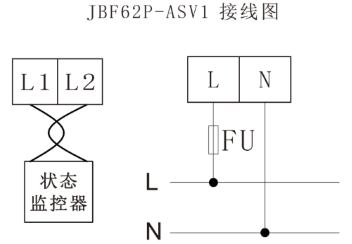

接线示意图如图2所示；

图2接线示意图

将无极性要求的回路总线接入到传感器的L1/L2端子；

将被监测消防设备电源电压信号的火线接入到传感器的L端子，零线接入到传感器N端子；

回路总线建议使用双绞线，导线截面积不小于1.0mm2；

传感器与电源输出端间的交流电压线截面积不小于1.5mm2。

注意：

禁止在通电的情况下进行线路连接；

传感器通电前务必检查线路连接的正确性，切勿将火线与零线颠倒错接；

建议电压信号线经由保险熔断丝接入到传感器端子，保险熔断丝规格为250V/200mA。
