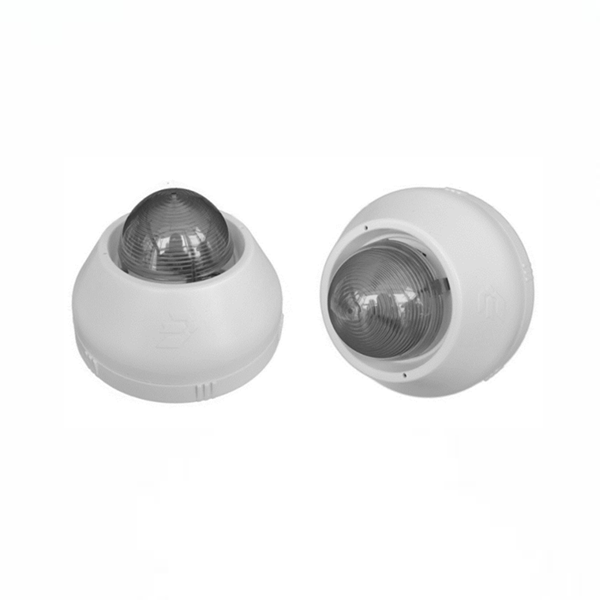

火灾声光警报器
产品型号：JBF5173
JBF5173火灾声光警报器（以下简称声光）是青鸟消防股份有限公司开发的储能型声光。该产品启动电流低，单回路接200只声光可同时正常启动，有效的提升了总线带载能力，解决了传统两线制由于声光启动而明显拉低线电压情况。发生火灾时，控制器发出火警命令，声光接收到命令后可发出高分贝声警报信号以及闪烁的光警报信号。
返回产品
产品型号：JBF5173
内置国内首款自主研发专用于消防报警产品的朱鹮微处理器。
采用SMT表面贴装工艺。
通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达 1500m。
施工中建议使用双绞线，导线截面积不小于1.5mm²。
电子编码方式，可通过专用电子编码器编址。
本产品采用易于客户施工、维护的旋转式安装结构。先安装底座，线路检查完成后再装主体进行开通调试。
环境特性
|
工作温度 |
-10～+55℃ |
|
贮存温度 |
-20～+65℃ |
|
相对湿度 |
≤95%(无凝露) |
防爆特性
|
防爆标志 |
不涉及 |
电气特性
|
工作电压 |
DC18V-28V，调制型，控制器提供 |
|
监视电流 |
≤ 0.3mA（DC24V） |
|
启动电流 |
≤ 0.8mA（DC24V） |
|
声压级 |
75.0dB～115.0dB （DC24V，A计权） |
|
变调周期 |
2.0S～4.0S |
|
闪光频率 |
1.0Hz～1.5Hz |
通讯特性
|
线 制 |
二线制（无极性） |
|
编址范围 |
1~200 |
|
编址方式 |
专用电子编码器 |
|
最远传输距离 |
1500m |
兼容性
|
JBF-11SF系列及JBF50系列火灾报警控制器、JBF50系列气体灭火控制器 |
机械特性
|
外 观 |
Pantone 752-2-5 米白色 |
|
外壳材质 |
ABS |
|
产品质量 |
115g |
|
外形尺寸 |
Φ100mm×67mm（含底座） |
探测特性
|
保护面积 |
不涉及 |
认证特性
|
消防认证 |
执行标准
|
1） |
GB 26851-2011 《火灾声和/或光警报器》 |
声光采用明装方式。

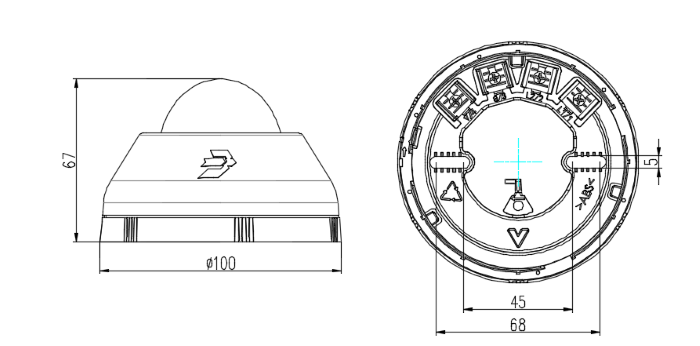

布线施工后，将底座固定在墙上，安装孔距为60mm，外形及安装尺寸如图1所示。
图1 外形及安装尺寸图
回路总线采用不小于RVS 2×1.5mm2导线。

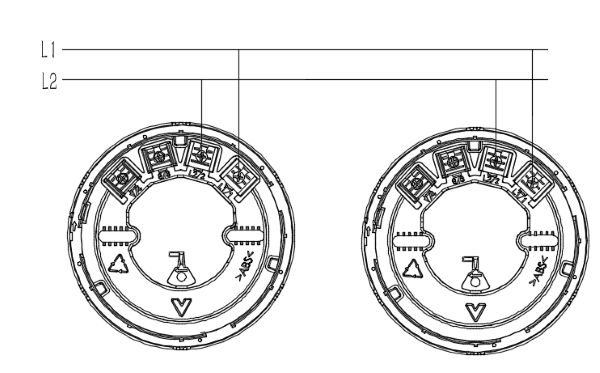

将总线接在L1/1、L2/2端子上，接线无级性，如图2所示。
图2 底座接线图
日常维护、保养、校准，定期进行启动试验，建议每半年一次。
