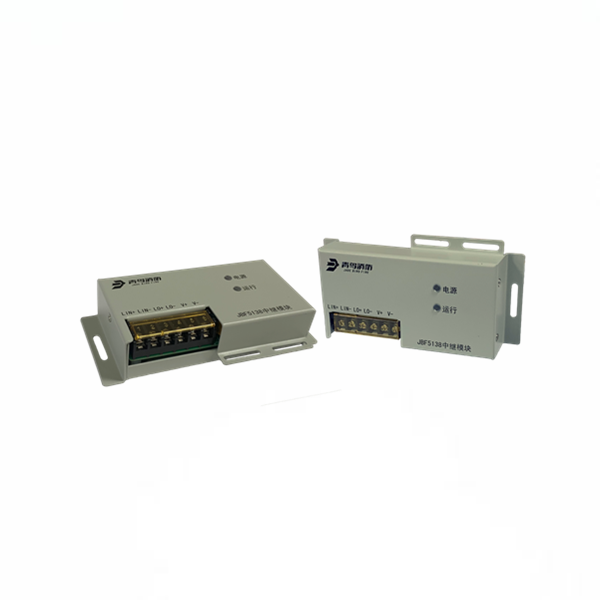

功能特点

技术参数列表

环境特性

工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%（无凝露）

防爆特性

防爆标志

不涉及

电气特性

工作电压	DC24V（DC18V~DC28V）
工作电流	≤26.5mA（DC24V）
确认灯	正常工作状态：运行灯每闪烁周期闪烁1次； 输入回路线断路或短路故障：运行灯每闪烁周期快闪2次； 输出回路线断路故障：运行灯每闪烁周期快闪3次； 输出回路线短路故障：运行灯每闪烁周期快闪4次。

通讯特性

线 制	四线制（无极性两总线、DC24V线）
总线输入距离	≤1000m（输入电压范围DC13V~DC28V）
总线输出距离	≤1000m（不支持级联使用，支持并联使用）

兼容性

JBF-11SF、JBF50XX等系列控制器

机械特性

外 观	RAL7038 灰白色
外壳材质	金属
产品质量	300g
外形尺寸	（长×宽×高）148mm×85mm×32mm

探测特性

保护面积

不涉及

执行标准

GB 16806-2006《消防联动控制系统》

结构特征、安装与布线

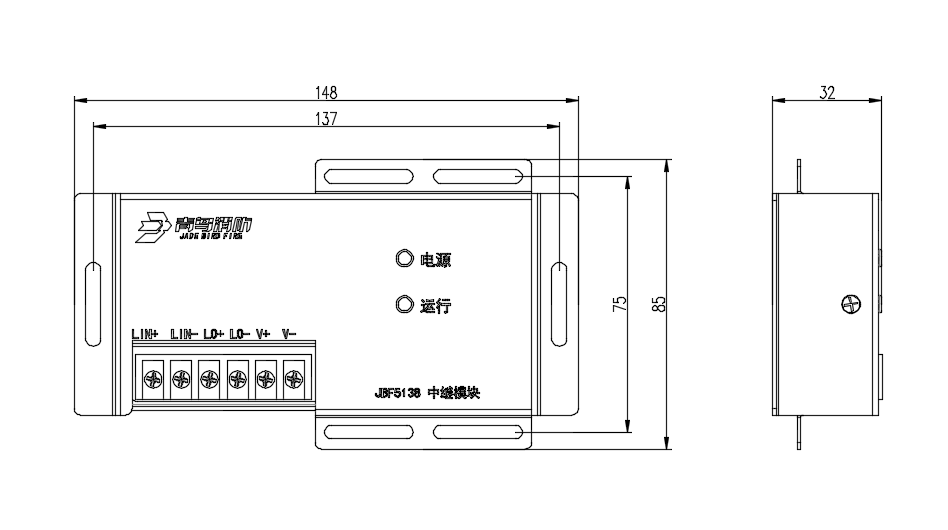

图1 外形及安装尺寸图

备注：安装螺孔M3。

中继模块总线应使用双绞线，导线截面积不小于1.5mm²；

中继模块的接线方法如下所示（实物接线端子标注见图1）：

LIN+、LIN-：回路总线输入，无极性；

LO+、LO-：中继模块总线输出，接现场部件；

V+、V-：DC24V直流电源，有极性。

保养、维护

定期进行运行和报警状态检测试验，建议每半年一次。
