内置微处理器，采用SMT表面贴装工艺。
回路信号处理电路与输入检测信号处理电路实现电气隔离，抗干扰能力强。
根据现场需要可监视无源常开、常闭两种状态信号。
具备状态监测和故障检测功能。
插拔式结构，易于施工、维护方便。
两线制，信号线无极性。功耗低，通讯距离1500m。
|
使用环境 |
|
|
工作温度 |
-10~+55℃ |
|
贮存温度 |
-20~+65℃ |
|
相对湿度 |
≤95%（无凝露） |
|
电气特性 |
|
|
工作电压 |
DC18V-28V，调制型，控制器提供 |
|
监视电流 |
≤0.25mA（DC24V） |
|
报警电流 |
≤1mA（DC24V） |
|
射频电磁场辐射抗扰度 |
30V/M |
|
确 认 灯 |
监视状态时输入动作灯红色闪亮，动作状态时输入动作灯红色常亮，故障状态时输入动作灯不亮 |
|
通讯特性 |
|
|
编址方式 |
使用专用电子编码器 |
|
编址范围 |
1-200 |
|
线 制 |
两线制，信号线无极性 |
|
通讯距离 |
1500m |
|
兼容性 |
|
|
兼 容 性 |
可用于JBF-11SF系列及JBF50系列控制器 |
|
机械特性 |
|
|
外壳材质 |
ABS |
|
外 观 |
PANTONE Warm Gray 1 C 米白色 |
|
产品重量 |
119g |
|
防护等级 |
IP20 |
|
外形尺寸 |
85mm长×85mm宽×41mm厚（含底座） |
|
执行标准 |
|
|
执行标准 |
GB16806-2006《消防联动控制系统》 |
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
L1端子4、L2端子5分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm²双绞线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
监视无源闭合应答的现场设备：
监视无源断开应答的现场设备：
L1端子4、L2端子5分别接信号线L1和L2，无极性。

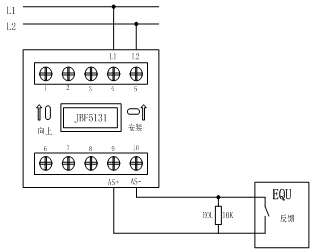

监视无源闭合应答的现场设备时，AS+端子9、AS-端子10接应答（无源触点），且需在监视设备的动合端并联10KΩ终端电阻。

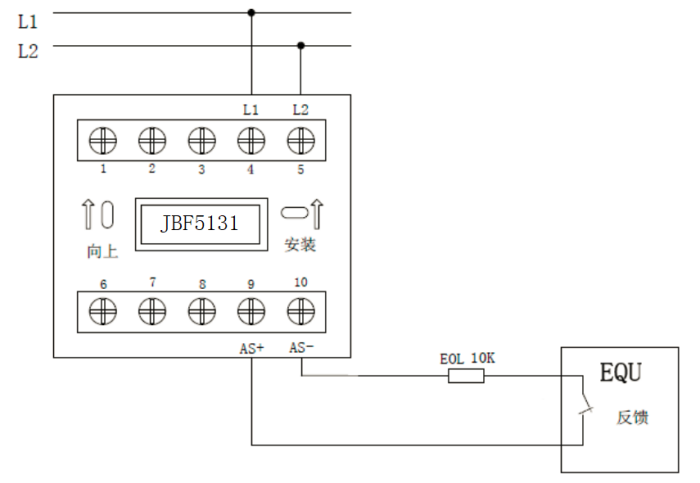

监视无源断开应答的现场设备时，AS+端子9、AS-端子10接应答（无源触点），且需在监视设备的动开端串联10KΩ终端电阻。
