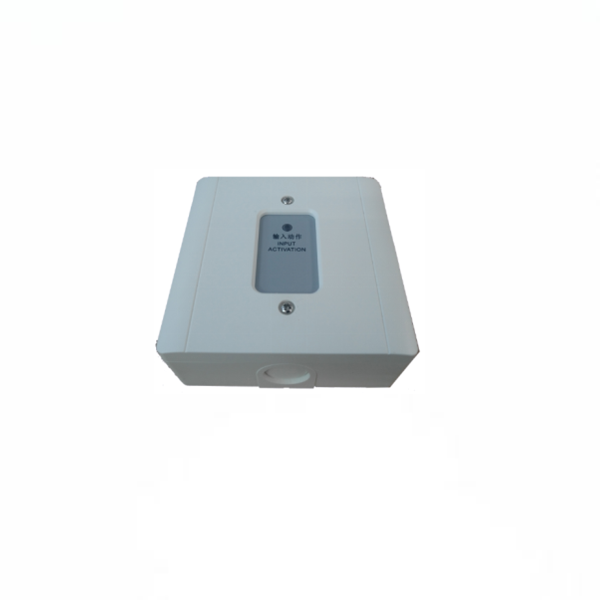

编码型总线输入模块，应用于两总线火灾报警系统中，可配合FW109系列控制器（联动型）系列气体灭火控制器使用。

模块内嵌微处理器，实现与火灾报警控制器（联动型）通讯、输入信号逻辑状态判断、输入线路故障检测、状态指示灯控制。模块占用一个编码地址。模块接收被监视设备动作后提供的常开无源触点信号，并通过输入动作灯常亮来示意用户，设备动作时将反馈信号传送到火灾报警控制器（联动型）。

可以接收被监视设备动作后提供的常开无源触点信号，输入模块反馈时输入动作灯常亮。

模块具备状态监测和故障检测功能。

满足国家标准GB 16806-2006。

应用设计遵照国家标准GB 50116“火灾自动报警系统设计规范”。

适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。

技术参数

产品安装

1.用编码器或控制器为手动报警按钮编写地址码（1~200），此地址码应与工程软件中的编码相一致。

2. 按图1方式接线。

图1. 产品接线图

3.将模块主体安装到预埋盒或底座上，如图2。

图2. 安装图示

4.系统通电测试手报性能。安装、调试后的验收试验项目、方法和判据：《火灾自动报警系统施工及验收规范》。
