功能特点

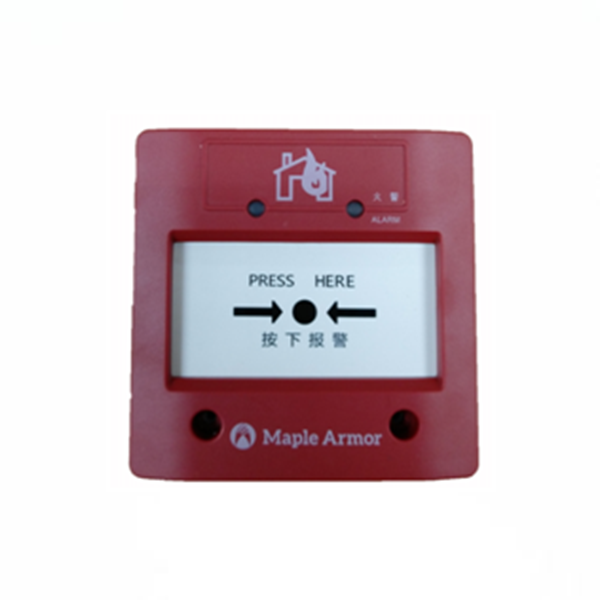

FW723手动报警按钮执行国标GB19880-2005《手动火灾报警按钮》。当火灾出现时，按下启动开关，火警灯点亮。复位钥匙可以用于复位。产品内置微处理器，性能稳定，采用SMT表面贴装工艺，可靠性高，一致性好，采用二总线制系统，无极性要求。本按钮内置一组无源常开触点，手动火灾报警按钮按下时该组无源触点闭合，可用于控制现场声光警报器等设备。

技术参数

额定电压	24VDC
工作电压范围	15~ 28VDC
静态工作电流	0.1mA
报警电流	1mA
触点容量	5A 125/250VAC
工作温度	0°C ~ 55°C
工作湿度	0% ~93% RH
尺寸（带底座）	120 mm (L) x 120 mm (W) x 58 mm (H)
重量（带底座）	237 g

产品安装

1. 用编码器或控制器为手动报警按钮编写地址码（1~200），此地址码应与工程软件中的编码相一致。

2. 按图1方式接线。

图 1. 接线图

3. 将手动报警按钮主体安装在预埋盒或底座上。

图2. 产品安装图

4. 系统通电测试手报性能。安装、调试后的验收试验项目、方法和判据：《火灾自动报警系统施工及验收规范》
