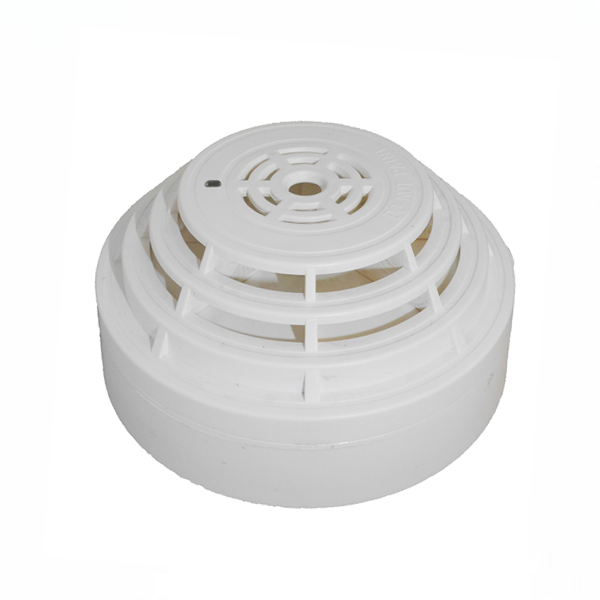

功能特点

技术参数

工作电压	17.6 ~ 28VDC
静态电流	0.1mA
报警电流	1mA
工作温度	-10°C ~ 50°C
工作湿度	0% ~ 95% RH
直径	105mm
高度 (含底座)	47.5 mm
质量 (含底座)	121 g
安装底座	FW500 Base
安装位置	仅可安装于天花板上
安装间隔	15 m

安装

1.如图1所示，将FW500底座安装在2x4”电器盒上。安装孔距如图二所示。

图1. FW500底座安装

图2. 接线端子和安装孔

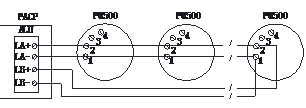

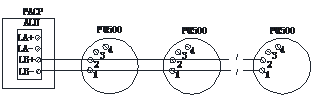

2.如图3所示，将信号回路线(SLC)接至探测器底座。端子1、2无极性区别。

图3. 接线图

3.使用手持编码器或控制器给探测器编址 (1-200)。

4.将探测器扣装在其底座上，顺时针旋转至卡紧位置。

5.火灾报警控制器上电，为SLC提供电压。

产品测试

1.测试前先通知相关部门将要进行系统维护、系统将暂时停用。

2.确认探测器表面的LED指示灯在闪烁。不闪烁说明存在线路问题或探测器工作不良。检查连接，重新安装探测器。

3.用吹风机加热探测器。当温度到达报警阈值时，LED灯将变为常亮。

4.探测器温度冷却后，从报警控制器上复位探测器。

5.测试完成后，将系统恢复到正常运行状态并通知相关部门。

6.测试前先通知相关部门将要进行系统维护、系统将暂时停用。

7.确认探测器表面的LED指示灯在闪烁。不闪烁说明存在线路问题或探测器工作不良。检查连接，重新安装探测器。
