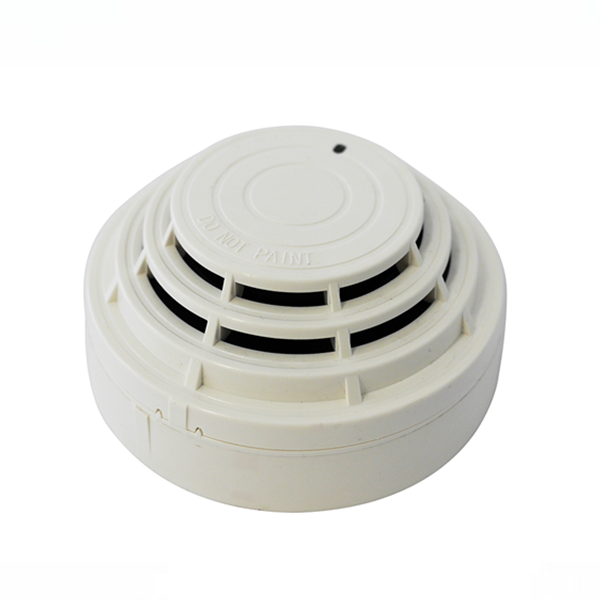

功能特点

技术参数

工作电压	17.6 ~ 28VDC
静态电流	0.14mA
报警电流	1mA
环境温度	0°C ~ 38°C
环境湿度	0% ~ 93% RH
直径	105 mm
高度 (含底座)	47.5 mm
质量 (含底座)	132 g
安装底座	FW500
安装位置	天花板、墙面
保护区域	9.1 m

产品安装

          1.如图1所示，将FW500底座安装在预埋盒上。安装孔距如图二所示。

图1. FW500 底座安装

图2. 接线端子和安装孔距

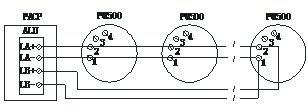

          2.如图3所示，将信号回路线(SLC)接至探测器底座。端子1、2无极性区别。

图3. 产品接线

     3.  使用手持编码器或控制器给探测器编址 (1-200)。

     4.  将探测器扣装在其底座上，顺时针旋转至卡紧位置。

     5.   火灾报警控制器上电，为SLC提供电压。

产品测试

1. 测试前先通知相关部门将要进行系统维护、系统将暂时停用。

2. 确认探测器表面的LED指示灯在闪烁。不闪烁说明存在线路问题或探测器工作不良。检查连接，重新安装探测器。

3. 烟雾探测测试：使用Solo A4气溶胶喷灌模拟烟雾颗粒。FW511的LED指示灯应该变为常亮，系统应进入报警。

4. 测试完成后，将系统恢复到正常运行状态并通知相关部门。
