内置微处理器，采用SMT表面贴装工艺。
回路信号处理电路与输入检测信号处理电路实现电气隔离，抗干扰能力强。
具备状态监测和故障检测功能。
插拔式结构，易于施工、维护方便。
两线制，信号线无极性。功耗低，通讯距离1000m。
|
使用环境 |
|
|
工作温度 |
-10~+55℃ |
|
贮存温度 |
-20~+65℃ |
|
相对湿度 |
≤95%（无凝露） |
|
电气特性 |
|
|
工作电压 |
DC18V-28V，调制型，控制器提供 |
|
监视电流 |
≤0.25mA（DC24V） |
|
报警电流 |
≤1mA（DC24V） |
|
确 认 灯 |
监视状态时指示灯绿色闪亮，动作状态时指示灯红色常亮，故障状态时指示灯黄色常亮 |
|
通讯特性 |
|
|
编址方式 |
使用专用电子编码器 |
|
编址范围 |
1-50 |
|
线 制 |
两线制，信号线无极性 |
|
通讯距离 |
1000m |
|
兼容性 |
|
|
兼 容 性 |
可用于家用火灾报警控制器 |
|
机械特性 |
|
|
外壳材质 |
ABS |
|
外 观 |
PANTONE Warm Gray 1 C 米白色 |
|
产品重量 |
95g（含底座），69g（不含底座） |
|
防护等级 |
IP20 |
|
外形尺寸 |
90mm长×86mm宽×34mm厚（含明装底座） 90mm长×86mm宽×26.5mm厚（不含明装底座）
|
|
执行标准 |
|
|
执行标准 |
GB16806-2006《消防联动控制系统》 |
支持明装与暗装两种安装方式。
使用专用电子编码器对其设定地址码（1-50）。
端子1、2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm²双绞线。
按钮主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。

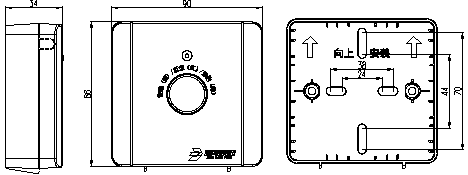

a.含明装底座。

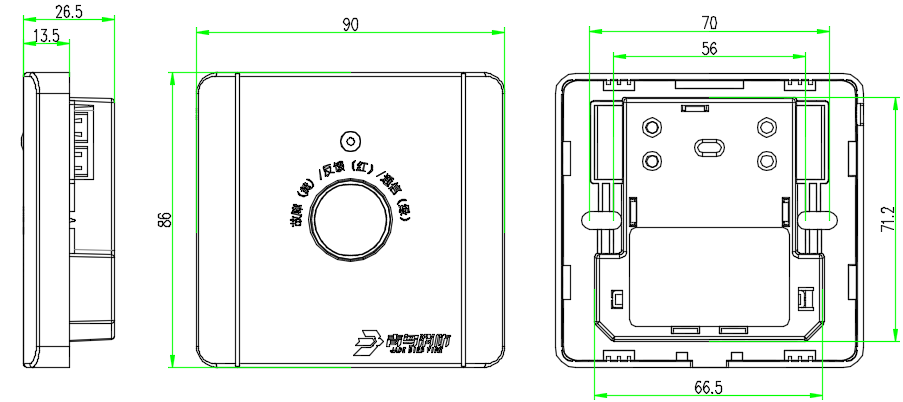

b.不含明装底座。
端子1、2分别接信号线L1和L2，无极性。
端子AS+、AS-接应答。
暗装方式：产品接线后放入预埋盒内，用包装内的安装螺钉与预埋盒连接。预埋盒外轮廓最小尺寸为83mm×83mm，小于该尺寸的预埋盒不支持暗装方式。
明装方式：需额外配接明装底座使用，安装时先将明装底座敲漏孔敲掉，将导线穿过敲漏孔，明装底座与墙体固定后进行产品接线，最后将产品底座与明装底座连接。
暗装方式
明装方式
